Как правильно выбрать центробежный насос для вашего промышленного применения

Выбор правильного центробежного насоса является одним из наиболее важных решений в любом проекте по перекачке промышленных жидкостей. Неправильный размер или несоответствие насоса приводит к чрезмерным затратам на электроэнергию, частым поломкам и незапланированным простоям. Независимо от того, выбираете ли вы новую систему или заменяете существующую единицу, правильный подход начинается с понимания того, на что обращать внимание и почему важен каждый фактор.

В этом руководстве рассматриваются ключевые критерии выбора, иллюстрированные данными реальных характеристик центробежных насосов.

1. Определите условия эксплуатации

Прежде чем сравнивать производителей или модели, необходимо установить три вещи:

Расход (Q) — объем жидкости, перемещаемый в единицу времени, обычно выражаемый в м³/ч или галлонах в минуту. Учитывайте не только свои текущие обязанности, но и любое расширение в ближайшем будущем.

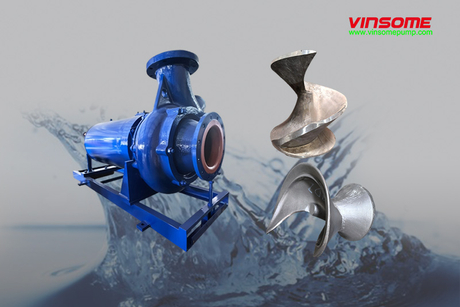

Напор (H) — общее сопротивление, которое должен преодолеть насос, с учетом статической подъемной силы и потерь на трение в системе трубопроводов. Например, серия винтовых центробежных насосов HRS компании VINSOME охватывает напор от 0,5 до 100 метров и диапазон расхода от 7 до 5040 м³/ч, что иллюстрирует широкий диапазон возможностей, с которым может справиться семейство насосов.

Свойства жидкости — вязкость, удельный вес, температура и химический состав — все это влияет как на гидравлические характеристики, так и на выбор материала. Серия HRS работает с вязкостью до 4000 сСт и содержанием твердых частиц до 18%, что показывает, как можно работать с жесткими условиями жидкости.

2. Найдите рабочую точку на кривой системы.

Кривая системы отображает требуемый общий напор в зависимости от расхода. Там, где она пересекает кривую насоса, находится фактическая рабочая точка.

Почему это важно: если рабочая точка находится далеко слева или справа от точки наилучшего КПД насоса (BEP), эффективность падает и ускоряется износ. Кривая насоса, которая на бумаге выглядит идеально, может работать плохо, если она не соответствует вашей системе.

Практический совет: подготовьте схему расположения трубопроводов и данные о высоте, прежде чем запрашивать ценовое предложение. Поставщик, который запрашивает эту информацию, правильно выполняет свою работу.

3. Подберите насос для применения

Различные приложения предъявляют очень разные требования:

• Сточные воды и канализация: Требуются незасоряющиеся рабочие колеса и допуск к содержанию твердых частиц. Например, серия HRS компании VINSOME перерабатывает твердые частицы с содержанием твердых веществ до 18%, не повреждая при этом активный ил.

• Химическая обработка: Требуются коррозионностойкие материалы (нержавеющая сталь, дуплексная нержавеющая сталь) и совместимые системы уплотнений.

• Продукты питания и напитки: требуются гигиенические материалы, гладкие поверхности и, зачастую, совместимость с CIP (очистка на месте).

• Горнодобывающая промышленность и шлам: нужны износостойкие материалы, такие как железо с высоким содержанием хрома.

Один и тот же производитель часто предлагает несколько линий для разных секторов — при оценке поставщиков выбор имеет значение.

4. Выбор материала

Выбор материала зависит от жидкости и рабочей среды:

Выбор несоответствующего материала ничего не спасет, если насос выйдет из строя преждевременно. Чрезмерное определение приводит к ненужным затратам.

5. Рекомендации по уплотнению и двигателю

Тип уплотнения часто является наиболее частым параметром технического обслуживания:

• Одинарное механическое уплотнение подходит для большинства применений с чистыми жидкостями.

• Двойное механическое уплотнение требуется для токсичных, абразивных или высокотемпературных жидкостей.

• Картриджные уплотнения упрощают установку и снижают риск соосности.

Характеристики двигателя для проверки:

• Класс изоляции: Класс F является стандартным; Класс H доступен для высокотемпературных сред.

• Степень защиты: IP68 является эталоном для погружных насосов, предназначенных для работы в суровых условиях.

• Режимы запуска: DOL, звезда-треугольник, частотно-регулируемый привод и варианты плавного пуска позволяют интегрироваться с существующими системами управления.

Погружные насосы VINSOME HRS в стандартной комплектации предлагают все четыре режима запуска, защиту IP68 и изоляцию класса F, что демонстрирует уровень детализации технических характеристик, который стоит проверить.

6. Конфигурация установки

Тип установки влияет как на первоначальную стоимость, так и на долгосрочный доступ к обслуживанию:

• Мокрая яма (погружная): Насос находится в жидкости. Идеально подходит для канализации и сточных вод. VINSOME предлагает конфигурации с мокрой ямой, портативную, сухую вертикальную и сухую горизонтальную конфигурации для одной и той же серии насосов.

• Сухая установка: Насос монтируется выше уровня жидкости. Легче проверять и обслуживать.

• Системы направляющих позволяют извлекать воду без осушения ямы, что является значительным преимуществом при обслуживании.

7. Энергоэффективность и совокупная стоимость владения

На насосы может приходиться 20–30% промышленного потребления электроэнергии. Помимо покупной цены, оцените:

• Эффективность насоса в фактической рабочей точке , а не только на пике кривой.

• Совместимость с преобразователем частоты (ЧРП) для систем с переменным спросом. Снижение скорости с помощью VFD значительно снижает потребление энергии.

• Репутация надежности в вашем конкретном приложении. Более дешевый насос с высокими затратами на обслуживание будет стоить дороже в течение пяти лет.

8. Проверьте возможности технической поддержки.

Покупка насоса – это долгосрочные отношения. Просить:

• Может ли поставщик предоставить техническую поддержку при выборе и проектировании системы?

• Предлагают ли они индивидуальную настройку — различные материалы, варианты уплотнений, варианты двигателей?

• Какая послепродажная поддержка доступна?

В состав VINSOME входят восемь профессиональных инженеров, специализирующихся в области гидротехники, электротехники и электронной техники, а также долгосрочное техническое сотрудничество с Университетом Цзянсу, Китайской академией наук и Технологическим университетом Гуандуна. Компания также предлагает услуги на месте, включая 3D-сканирование и обратное проектирование запасных частей, что позволяет решить распространенную проблему в промышленных насосных операциях.

Резюме: Контрольный список выбора

Список проверки перед покупкой:

1. Расход и напор в фактической рабочей точке

2. Свойства жидкости (вязкость, содержание твердых веществ, температура, химический состав)

3. Пересечение системной кривой и кривой насоса

4. Совместимость материала с жидкостью

5. Тип уплотнения, соответствующий условиям эксплуатации

6. Характеристики двигателя и режим запуска

7. Конфигурация установки и доступ для обслуживания

8. Общая стоимость владения, а не только цена покупки

9. Техническая поддержка поставщика и возможности настройки
